产品描述
产品参数
参数

产品图片



安装方法

1、组合安装:将主机安装在柜门上,将卡轨插在检测互感器上,然后将整体安装在标准35mm导轨上(检测线路分别从检测互感器三个孔内穿过,0.1A-14A以及120A以上需配CT的保护器孔径10mm,其余型号孔径21mm)。主机与检测互感器链接采用插头、信号电缆链接

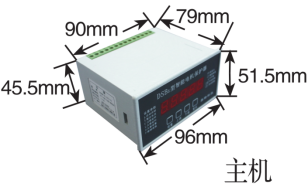

主机外形尺寸:96(宽)x79()x51.5()mm           互感器外形尺寸:90x77x37mm

主机开口尺寸:93(宽)x48()mm

2、主机柜门安装图:

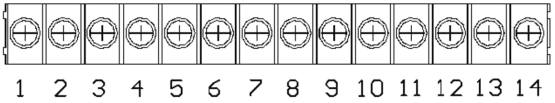

3、接线方法:接线端子





接线端子图

1-2为本设置电源AC120-265V

5-6为本装置常闭接点

9-10(24VDC输入)

3-4为漏电输入50-500MA

7-8为本装置常开接点

11-12 4-20MA输出;13-14 485通讯



:4-20mA端子接线方法:924V();1024V(

4-20MA输出:11()12()

4-20MA与电流关系:整定电流值为12MA2倍整定电流值为20MA0A时为4MA

485通讯端子接线方法;13(A)14(B)

4、电气安装图:

安装图











二、使用方法

1、本装置有五位数码显示和四个功能参数设定键。设定上调下调复位键。

2、开机数码管闪烁10秒钟,表示进入自检。按设置键显示2200闪烁后按上调键或下调键将数字调至2210,再按设置键确认后进入菜单依次设定。(如需多项设置,可连续设定,设置完后3秒程序自动确认返回主页)

3、显示代码(b.000),启动闭锁延时时间设定:设定范围1-199秒,按上调+5,按下调-1设置键进入下一级菜单设定

4、显示代码(s.000),整定电流设定:上调+5,按下调-1。按设置键进入下一级菜单设定。

5、显示代码(E.000),过载延时时间设定:设定范围1-199秒,按上调+5,按下调-1(可根据过载电流的大小自动控制过载倒计时或过载反时限倒计时的时间长短)。当过载电流恢复正常时,过载保护延时时间自动取消。按设置键进入下一级菜单设定。

6、显示代码(ER.000),过载封锁延时时间设定:设定范围1-199秒按上调+5,按下调-1。(根据过载电流的大小自动控制过载倒计时或过载反时限倒计时的时间长短)。当过载电流恢复正常时,过载保护延时时间和过载封锁延时时间自动取消。当过载封锁延时时间设为时,此功能取消。封锁延时时间为正计时。按设置键进入下一级菜单设定。

7、显示代码(U.000),欠载延时时间设定:设定范围1-190秒,按上调+5,按下调-1。按设置键进入下一级菜单设定。

8、显示代码(H.000),欠载保护设定:上调+5,按下调-1。当欠载保护数值设为0时,此功能取消。按设置键进入下一级菜单设定

9、显示代码(F.00),抗干扰阀值设定:设定范围0.1-99A,按上调+5,按下调-1。按设置键进入下一级菜单设定。

10、显示代码(FA.OOO),变流比倍数设定:设定范围1-999A,按上调+5,按下调-1(大于140A时根据CT变比倍数设定)。按设置键进入下一级菜单设定。

11、显示代码(C2. ABC),循显、单显设定:上调键和下调键选择,选abc为循环显示,选ABC为单显示。按设置键进入下一级菜单设定

12、显示代码(d.ooo),三相不平衡设定:(三相偏差值),按上调+5,按下调-1。当不平衡数值设为0时,三相不平衡保护功能取消。按设置键进入下一级菜单设定。

13、显示代码( ba. 000),通讯地址设定:上调+1,按下调-1。按设置键进入下一级菜单设定。

14、显示代码b.0000),波特率设定:数值为1200240048009060按上调键或下调键可任意切换。按设置键进入下一级菜单设定。

15、显示代码(COOCO1),自动、手动设定:上调键或下调键可任意切换。

COO为自动,过载保护继电器动作,延时时间到后自动释放。

CO1为手动,过载保护继电器动作后保持(不释放),按复位键释放。DDX为自动延时COOXX时间设置,设定范围3-90秒,按上调+3按下调键-1。设置完后按设置键确认后返回主显状态,等待设备启动。



三、故障检测代码

显示PR:表示A相断相保护。         按复位键后允许再次启动

显示Pb:表示B相断相保护。         按复位键后允许再次启动。

显示PL:表示C相断相保护。         按复位键后允许再次启动

显示PE:表示漏电保护。            按复位键后允许再次启动。

显示Pd:表示三相不平衡保护。

显示PE:表示过载保护。

显示PU:表示欠载保护。

显示PH:表示堵转保护。            按复位键后允许再次启动。

四、故障处理

电机不能启动或启动几秒钟即停   启动闭锁延时时间过短

电机及电路有无缺相故障      控制线路有无过载

电机实际功率过大,按照"型号选择”核对所型号是否符合本机

五、注意事项

电源电压:AC120V-265V。

检测设备电流范围符合本机标准规定电流范围。

额定电流值切忌不可以大于整定电流范围

特殊要求订货时标明。

保护器有自检功能,如遇显示不正常或乱码情况按复位键重新初始化

启动闭锁时间、过载保护时间调整时针对电机工作要求按需设定。

分体式互感器与保护器主机出厂时己配对调试好,不可调换。

电流比倍数(FA)出厂设定值不可更改

抗干抗侧值F设定值应小于整定电流值,般为整定电流值的30%为宜。

使用中出现问题请与厂家联系。

六、型号选择



产品名称

规格型号

整定范围





DSB5-1  0.3A-14A

0.3-14A

DSB5-2  3A-70A

3-70A

DSB5-3  10A-140A

10-140A

DSB5-4  30A-300A

30-300A

DSB5-5  50A-600A

50-600A

DSB5-6  100A-1000A

50Ma-500mA

漏电传感器

LJX-A-M

50Ma-500mA





注:电机额定电流大于140A时需加装3个变比为5A的标准电流互感器,检测互感器二次测电流。订货选型时请与厂家联系。



七、通讯协议

1、编制依据

A)美国电气电子工程学会(IEEE)IEEE-754标准;

B)美国EIA学会RS-232CRS-422/RS-485串行通讯标准。

2、主控机及现场设备规定。

A)上位机:监控计算机

B)下位机:现场每个电流模地段单元为1台下位机,下位机具有唯一的设备号(设备地址),且同一主机接口所监控的所有设备不能具有相同的设备号,同一主机接口最多可接32台设备

3、物理层接口

A)硬件接口:标准的RS-232CRS-422RS-485接口,以便与上位机相连

B)通讯数据线:标准的高质量的特征阻抗为120欧姆的双绞线;

C)数据传送波特率可通过界面设定,出厂设定为9600b/s

D)传送字符格式:字符以异步通讯方式传送,格式如下表所示:

起始位

数据位

校验位

停止位

1位

8位

M/S(1位)

1位

注:由上位发往下位机的寻址信息采用M校验(此时应确保其校验位为1),由上位机发往下位机的数据信息采用S校验(此时应确保其校验位为0),由下位机发的响应信息

中每字节的校验位都为S检验。



4、通讯方式( Modbus]通讯协议)

A)上位机与下位机之间以交换数据包的方式进行通讯,上位机向下位机轮询数据时,下位机一直处于被动状态,只有上位要求下位机上报数据时下位机才能发送数据,而上位机既可以主动向下位机发送指令,也可以主动向下位机发送数据。

B)上位机要求下位机上报数据时,上位机首先向下位机发出要数据的指令,然后处于等待接收状态,1秒后若收不到数据时,则视为一次通讯故障

C)上位机向下位机传送数据时,上位机首先向下位机发出传送数据的指令,然后传送数据,传送数据后处于接收应答状态,1秒后若接收不到应答,则视为一次通讯故障。

5、数据格式

浮点数的存储格式为4个字节。先传尾数最低位,再传次低位,最后传首位数。

6、上位机向下机传送指令数据包,见下表

发送序号

内容解释

校验位

1.

设备地址(ADR

1

2.

功能码(FUN=03读取功能)

1

3.

寄存器地址低位(REG_ADR_L01

1

4.

寄存器地址高位(REG_ADR_H00

1

5.

数量低位(REG_NUM_L04

1

6.

数量高位(REG_NUM_H00

1

7.

CHESUML

1

8.

CHESUMH

1



注:CHKSUM(校验和)=ADR+FUN+REG_ADR_L+REG_ADR_H+REG_NUM_L+REG_NUM_H

例:01 03 01 00 04 00 09 00

限定:功能码03(目前只开放03读取功能)

寄存器地址1

数量3

7、从机送上位机数据格式

从机应答时每个测量数据都是所测实际值4字节浮点数,先传尾数最低位,再传次低位,最后传首位数。下机位测量数据应答包如下表所示:



发送序号

内容解释

校验位

1

设备地址ADR

0

2

功能码FUN=03

0

3

数据长度L=13

0

4

IA0(A路电流测量值)

0

5

IA1

0

6

IA2

0

7

IA3

0

8

IB0(B路电流测量值)

0

9

IB1

0

10

IB2

0

11

IB3

0

12

IC0(C路电流测量值)

0

13

IC1

0

14

IC2



15

IC3



16

IV0



17

IV1



18

IV2



19

IV3



20

GZ



21

CHESUML(校验和低位)



22

CHESUMH(校验和高位)



注:CHKSUM(校验和)=ADR+FUN+L+LA0+LA1+……LV2+LV3+GZ

GZ字节共8位,从低位到高位(GZ:0-GZ:7)分别表示:A相断相PA

相断相PC、漏电PL、三相不平衡Pd、过载PE、欠载PU、堵转PH等故障状态,对应为为“0”时表示无故障,为“1”时表示故障





暂未实现,敬请期待
暂未实现,敬请期待
