产品名称

2000型无线测温主机

2000型无线测温主机 型号 DLJTKJ-2000 工作环境 -40℃ ~ 85℃ 通讯方式 无线 测温范围 -50℃ ~ 125℃ 测温精度 ± 0.5℃ 分辨率 0.1℃ 通讯距离 80-100米
型号
数量
-
+
没有此类产品
立即购买
加入购物车
我要询价
产品描述
产品参数
参数

 产品图片







 产品概述

根据公司多年对各企业的现场电力环境进行调研,针对中高压、各触点及电缆接头易发生高温的场合,研发出低成本、高性能的2000型无线测温系统,解決了电力系统温度实时监控的问题。

2000型无线测温系统是利用无线数据传输的技术,电池能耗低,并且克服了有线测温技术存在导线现场安装困难,易受腐蚀、对一次设备有影响等弊端。

2000系列无线测温装置是DLJTCW系列的最新升级版本,功能强大,能够满足用户的更高需求。该无线测温系统是利用无线数据传输的技术,具有传输距离远,电池能耗低,并且克服了有线测温技术存在的弊端,例如:导线现场安装困难、易受腐蚀等。能够专门针对环境恶劣,光电干扰较大的场合进行使用。以最优质的产品最强大功能解决电力系统温度监控的问题。

该无线测温系统集在线温度测量、数据采集、智能分析和控制功能于一体,其各项技术指标均能达到国际标准,是一款现代化高科技产品。本测温装置,人机界面友好,采用大屏触摸设计,各参数均可通过触摸屏进行设定,发生预报时可以发出语音及声光报警

本测温系统主要由测温模块,测温主机,终端服务器等部分组成,测温模块数量可按照客户的需求配备,1~60任选。该装置适用于被测设备电压在110KV以下、主机与模块之间通讯距离相对较远的场合,同时对温湿度均有较高要求的电气接点设备。整套系统通过超低功耗微处理器和智能无线传输技术、完善的软件系统,实现温度的实时精确遡量,能够抵抗对机械、光电,电路等各方面的干扰,工作稳定可靠。

测温主机:无线接收、显示待测点的温度数据,用户可自主操作更改各项配置参数,观看温度历史曲线,构建网络连接测温系统终端服务器等功能。

测温模块:接触被测点,采集温度数据,以无线传输的方式发送到测温主机,电池寿命可达5~8年,并且电池可更换

终端服务器:集中监控、处理温度数据信息,及时触发预/报警提示



 功能介绍

2000型无线测温测控装置功能介绍

1)多路电气接点在线温度实时显示。

2)预/报警温度上限设定、显示。

3)通讯地址(包括无线通讯地址、频道、网段)设定、显示。

4)可通过CAN、RS485或无线组网。

5)预/报警时,语音、蜂鸣器、LED、继电器输出可选择设定。

6)语音预/报警音量、音调可设定

7)环境温混度测量、显示。

8)系统时间的设置、显示。

9)系统语言的设置,选择。

10)模块编号模式的设置、选择。

11)历史温度曲线的奁看功能。

12)历史温度数据擦除功能。



 技术参数



2000型无线测温主机技术指标



1

系统电源

AC85V~265V/DC110V~385V

2

测温通道

1~60

3

工作环境

温度:-40℃~85℃

4

使用系统

电源110KV以下

5

开口尺寸

129mm*107.8mm*56mm

6

外形尺寸

137.5mm*107.8mm*56mm

7

通讯接口

支持RS-485/CAN/RS-232通讯

8

安装方式

支持嵌入式安装和挂式安装

9

指示灯报警

支持

10

蜂鸣器报警

支持

11

语音报警

支持

12

语音音量配置

支持

13

语言配置

支持中英文

14

预/报警提示音选择

支持

15

预/报警提示方式选择

支持指示灯、蜂鸣器、语音、继电器输出选择

16

语音发音人选择

支持6种可选

17

电池电量显示

支持

18

数据管理功能

支持

19

信号强度显示

支持

20

继电器控制报警

支持

21

环境温湿度检测

支持

22

温度数据传输模式

支持无线模式

23

屏幕显示

支持彩屏显示

24

屏幕触摸功能

支持

25

参数设置

触摸屏/通讯接口设置

26

在线升级

支持

27

历史温度查询

支持

28

历史温度曲线显示

支持

29

系统时间显示

支持

30

掉电保存

支持



































































2000型无线测温模块技术指标

1

系统电源

DC3.6V

2

工作环境

温度-40℃~85℃

3

适用系统

110KV以下

4

外形尺寸

48mm*41mm*18mm

5

通讯接口

无线

6

测温范围

-50℃-125℃

7

测温精度

±0.5℃

8

分辨率

0.1℃

9

参数设置

无线配置

10

通讯距离

80M-100M



2000型无线测温测控装置检验指标

1

远程终端设备标标准

GB/T 1 3729-2002

2

环境条件高温影响

C2级

3

环境条件低温影响

C1级

4

工频磁场抗扰度

GB/T 1 5153.1-4级,GB/T 1 7626.8-5级

5

脉冲磁场干扰

GB/T 1 7626.9-1998

6

阻尼振荡磁场干扰

GB/T 1 5153.1-4级,GB/T 1 7626.10-5级

7

射频电磁场辐射干扰

GB/T 1 7626.3-2006

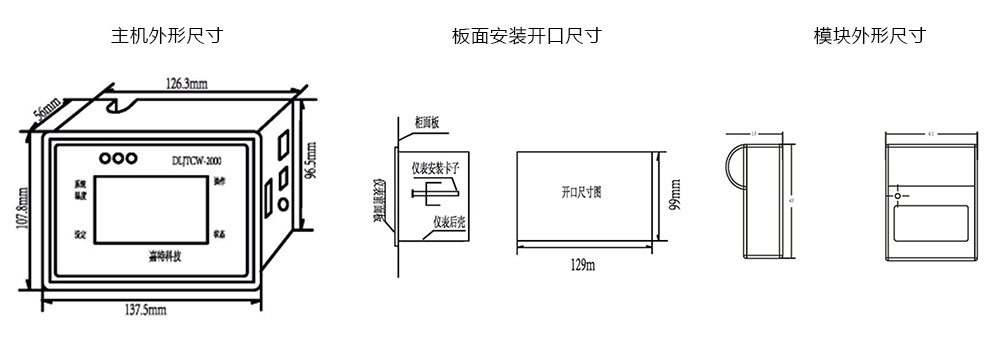

 安装尺寸



 接线原理

2000型主机接线端子说明:





11Pin端子说明:



端子引脚

功能

描述

1

Power(L)

电源(L)

2

Power(N)

电源(N)

3

PE

保护接地

4

No state

报警继电器输出常闭端

5

COM

报警继电器输出公共端

6

No state

报警继电器输出常开端

7

CANH

CAN通讯(CAN+)

8

CANL

CAN通讯(CAN-)

9

GND

屏蔽地

10

485(B)

485通讯(485-)

11

485(A)

485通讯(485+)





























端子引脚

功能

描述

1

NC

2

RX

RS232接收

3

TX

RS232发送

4

BOOT

在线升级使用

5

GND

电源地

6

NC

7

NC

8

NC

9

3.3V

3.3V输出(仅用于在线升级)























EXT扩展端子说明:



1

IN1+

外部有源输出1正(DC3V~5V)

2

IN1-

外部有源输入1负(DC3V~5V)

3

IN2+

外部有源输入2正(DC3V~5V)

4

IN2-

外部有源输入2负(DC3V~5V)

5

OUT1+

光耦输出1正(DC3V~5V,<50mA)

6

OUT1-

光耦输出1负(DC3V~5V,<50mA)

7

OUT2+

光耦输出2正(DC3V~5V,<50mA)

8

OUT2-

光耦输出2负(DC3V~5V,<50mA)





















EXT扩展端子说明:



端子引脚

功能

描述

1

VBUS

5V电源

2

USB_DM

USB数据线

3

USB_DP

USB数据线

4

GND

电源地













Aubdio端子说明



端子引脚

功能

描述

1

GND

音频地

2

Left

音频左声道

3

Right

音频右声道

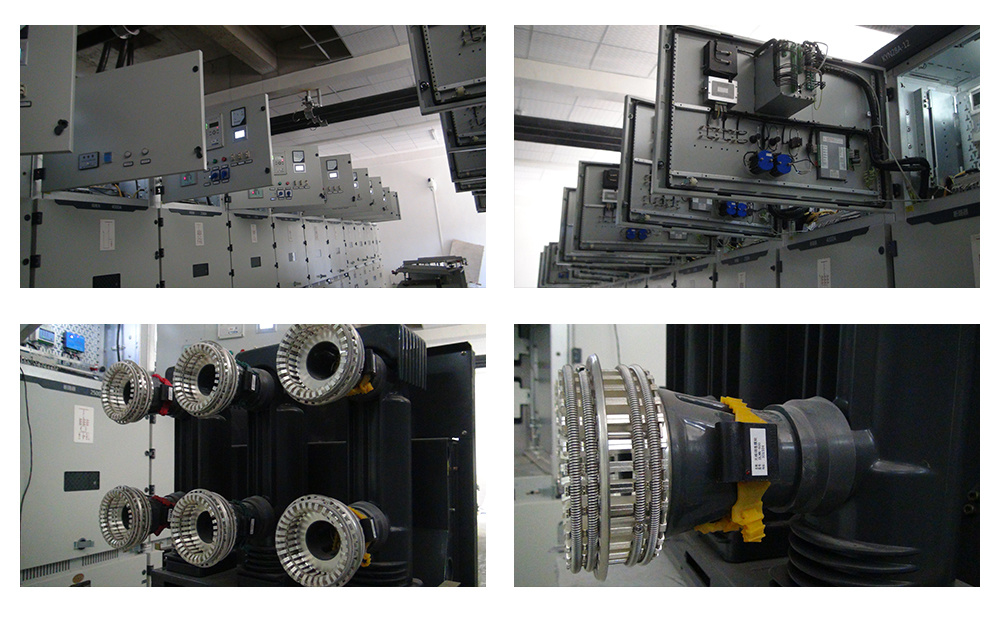

 典型应用

■适用于110KV以下的开关柜动静触头

■室内母线、电缆接头

■箱式变电站

■刀闸开关

■易燃、易爆、有毒、腐蚀等恶劣环境温度



 产品选型

2000型无线测温测控装置选型





产品名称

可选型号规格示例





无线测温测控装置

DLJTCW-2000-6

DLJTCW-2000-9

DLJTCW-2000N-6

DLJTCW-2000N-9



DLJTCW-2000N-12





暂未实现,敬请期待
暂未实现,敬请期待
